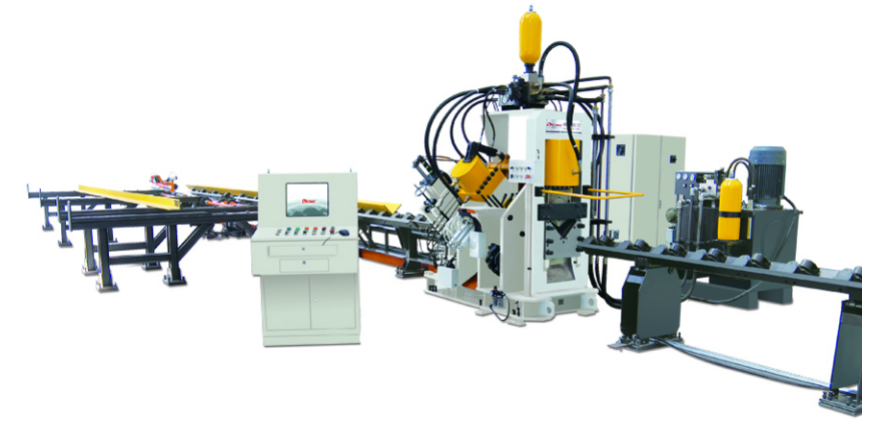

■采用数控技术，伺服电机送进，效率高，工件精度稳定；
■关键的液、气、电元件全部进口，详见《APLD1412型全自动数控角钢生产线主要元件清单》；
■编程简易且可以直接使用放样软件所生成的程序数据；
■计算机为中文界面，操作简易，可显示工件图形 ；
■打印、冲孔、切断，均自动进行；
■编制程序时，只需键入工件尺寸、孔径、准距、工件数，或用第三方软件CAD/CAM直换转换；
■该机上安装托料和压料装置，能适应弯曲较大的角钢，并对前
1） 技术参数
参数细目 | 参数 |
加工角钢范围 | 56×56×4～140×140×12 |
最大冲孔能力 直径*厚度（mm） | Ф26×12 |
冲孔公称力（kN） | 550 |
打字力（kN） | 550 |
切断力（kN） | 1800 |
最大毛坯长度（m） | 14 |
成品最大长度（m） | 12 |
每侧冲头数目 （个） | 2 |
打印字头组数（组） | 4 |
每组字头个数 | 15 |
字头尺寸(mm) | 14×10×19（也可依据客户要求） |
数控轴数 | 3 |
切断方式 | 单刃切断 |
角钢进给速度（m/min） | 60m/min |
编程方式 | 键盘输入，接口输入 |
外形尺寸（m） | 26×7×2.5 |
机器净重（kg） | 约17000 |
机器总功率(kW) | 约40 |
2）性能特点说明：
■采用数控技术，伺服电机送进，效率高，工件精度稳定；■关键的液、气、电元件全部进口，详见《APLD1412型全自动数控角钢生产线主要元件清单》；
■编程简易且可以直接使用放样软件所生成的程序数据；■计算机为中文界面，操作简易，可显示工件图形 ；■打印、冲孔、切断，均自动进行；
■编制程序时，只需键入工件尺寸、孔径、准距、工件数，或用第三方软件CAD/CAM直换转换；
■该机上安装托料和压料装置，能适应弯曲较大的角钢，并对前后托料单元进行了彻底改进，其它公司的托料单元在使用一段时间后，存在托料弹簧压并不再弹起的缺陷，而彻底改进后的托料单元，采用气动托料的新型结构，使托料弹簧正面承受压力，从而避免了压并不再弹起的缺陷，可以说，新型结构更合理，更实用，且更加美观；
■四种剪切功能，任意选择（切前端、切后端、免剪切、两端切），可以加工定尺料；
■具有故障自我诊断功能；
3）主要元件清单
序号 | 名称 | 生产厂家 | |
主要电气元件 | |||
1 | PLC | 日本三菱 | |
2 | 伺服电机 | 日本松下 | |
3 | 伺服驱动器 | 日本松下 | |
4 | 伺服电机 | 日本松下 | |
5 | 伺服驱动器 | 日本松下 | |
6 | 商用计算机 | 北京联想 | |
7 | 接近开关 | 韩国 AUTONICS | |
主要液压元件 | |||
1 | 小阀块 | 电磁换向阀 | 台湾嘉华 |
2 | 液控单向阀 | 台湾嘉华 | |
3 | 主阀块 | 电液换向阀 | 台湾嘉华 |
4 | 电磁换向阀 | 台湾嘉华 | |
5 | 液压站 | 卸荷阀 | 意大利 ATOS |
主要气动元件 | |||
1 | 冲孔单元 | 垫块气缸 | 台湾 AirTAC |
2 | 磁性开关 | 台湾 AirTAC | |
3 | 电磁气阀 | 台湾 AirTAC | |
4 | 气源处理元件 | 台湾 AirTAC | |
5 | 数控小车 | 抬起气缸 | 台湾 AirTAC |
6 | 夹紧气缸 | 台湾 AirTAC | |
7 | 电磁气阀 | 台湾 AirTAC | |
8 | 成品料道 | 翻转气缸 | 台湾 AirTAC |
9 | 电磁气阀 | 台湾 AirTAC | |
注:以上配套厂商均为本公司定点供应商,遇有特殊情况供应不上时,将采取同级产品替代。
4）备品备件、易损件、专用工具附表
序号 | 代号 | 名称 | 数量 | 备注 |
1 | APLD14.6-7 | 上刀片 | 1 | |
2 | APLD14.6-8 | 下刀片 | 2 | |
3 | APL14.2-77 | 拉簧 | 2 | |
4 | APL14.5.1-8 | 弹簧 | 2 | |
5 | APL14.6-30 | 弹簧 | 2 | |
6 | 冲氮工具 | 1 | ||
7 | 4×90×50 | 同步带 | 1 | |
8 | 标准工具 | 1 批 | 内六角1套,活络扳手600、300、150，呆板手22－24、27－30各1件，螺丝刀1套 | |
9 | APL14.5-42 | 冲头 | 12 | 每种3件 Φ13.6, Φ17.6, Φ21.6, Φ25.6 |
10 | APL14.5-43 | 凹模 | 24 | 每种3件 12-8, 12-12, 16-8, 16-12, 20-8, 20-12, 24-8, 24-12 |
11 | APL14.5-40 | 模架 | 1 | |
12 | APL14.5-38A | 冲头杆 | 1 | |
13 | APL14.5-41 | 冲头螺母 | 1 | |
14 | APL14.2-73 | 上爪 | 1 | |
15 | APL14.2-74 | 下爪 | 1 | |
16 | APL14.4-12 | 字头 | 10 | 数字: 0~9 |
17 | 滤芯 | FAX-250×20 | 1条 | |
18 | PS17-5DN | 接近开关 | 1 | |
19 | PS17-5DN2 | 接近开关 | 1 | |
19 | 润滑工具 | 1 |
